中石化茂名分公司余热回收项目
发布日期:2021-08-10 10:43 信息来源: 浏览量: 字体: 分享到:
  首套以玻璃板式预热器为核心的余热回收系统运行情况投用于中石化茂名分公司200万吨年渣油加氢装置。该预热器设计处理烟气19800kg/h,换热负荷0.7Mw。
  在更换玻璃板式换热器前,采用的是翅片管热管式换热器。排烟温度长期控制在110℃,效率较高,但腐蚀问题严重,每年检修时都需更换大量换热管,产生高额费用。

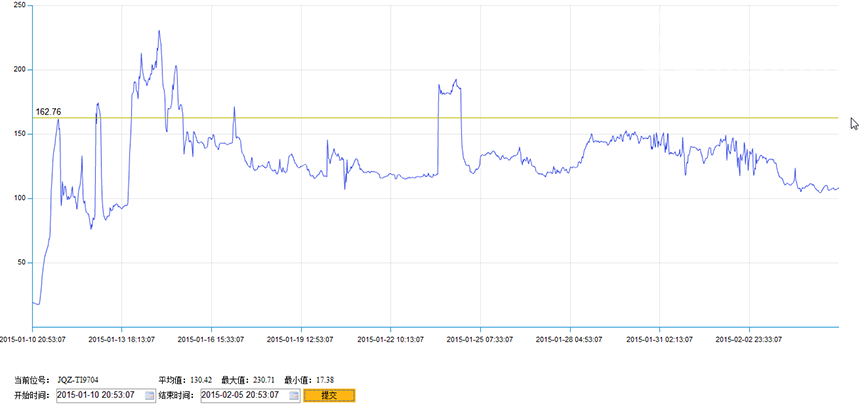

  改造后入口烟气情况:玻璃板换自2014年12月份安装,2015年1月19日开工运行。下图可见运行期间REGALSS板式空气预热器的烟气进口温度一直在150-180℃左右。

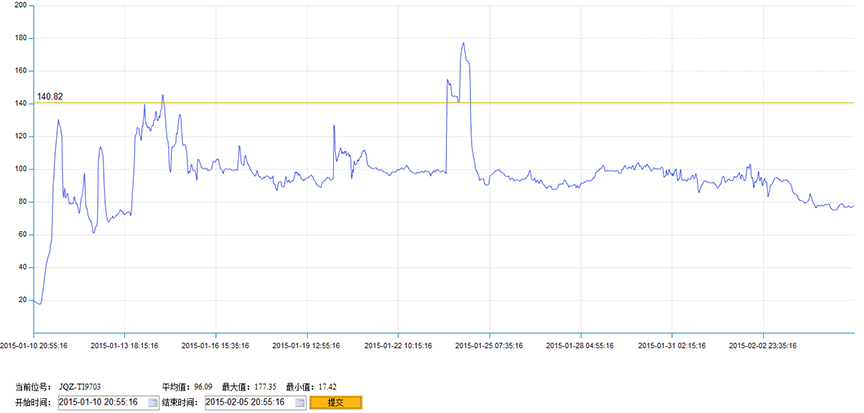

  改造后排烟温度及热效率情况:2015年预热器排烟温度一直控制在100-110℃左右。


  在设计负荷下,排烟温度低于90℃,加热炉效率最高时,超过94%。

  车间依照实际操作需求,通过切出烟气等手段将排烟温度控制在100℃以上,将加热炉效率控制在93.5%左右。

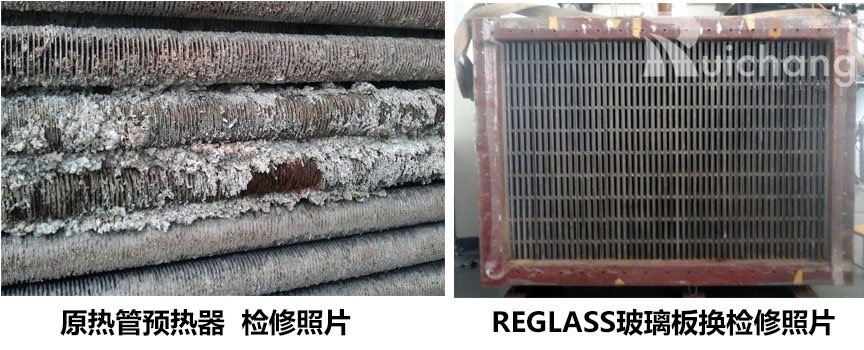

  目前预热器本体运行状态稳定,没有出现堵塞、积灰和腐蚀现象的发生。鉴于该项目是合作研发项目,为评估REGLASS玻璃换热器低温工况使用一年后的状态,在2016年初,将预热器中的换热模块拆出,模块情况见下图。

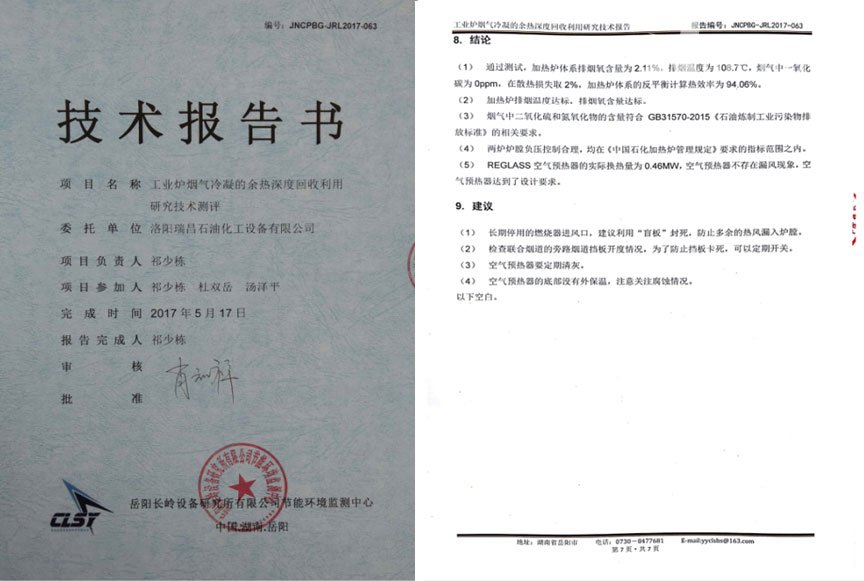

  2017年5月长岭设备研究所对该设备进行标定,标定时期工况下,排烟温度为108.7℃,加热炉效率94.06%。

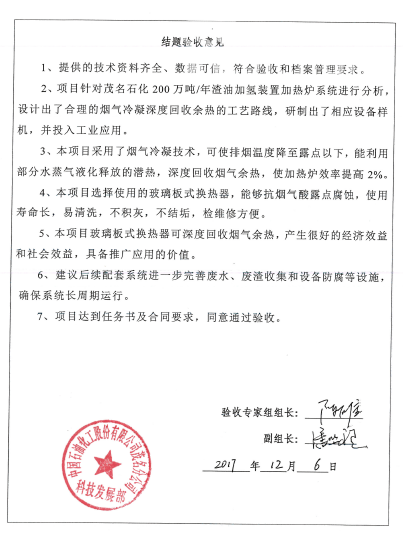

  2017年底,玻璃板式换热器技术应用效果良好,对加热炉效率提升明显,通过中石化茂名分公司结题验收。

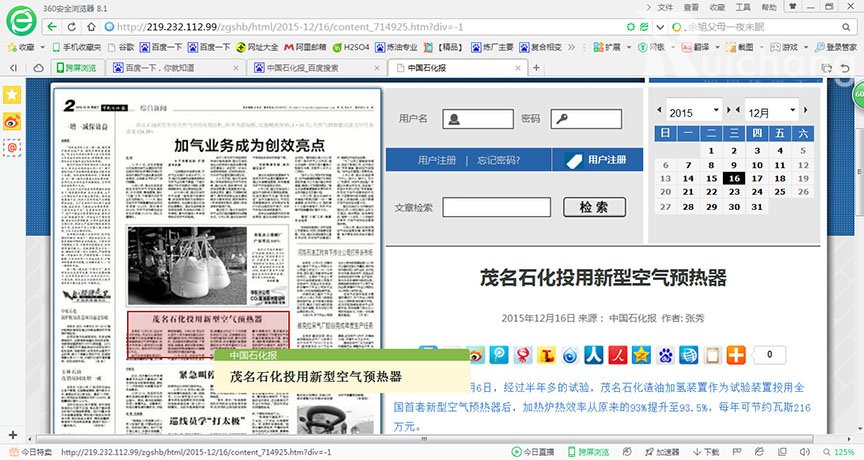

  目前总体上来说,茂名石化对该设备的运行工况比较满意,给出了正面评价,并于2015年12月16日在《中国石化报》上撰文宣传了该设备。
